Обладнання ч.2

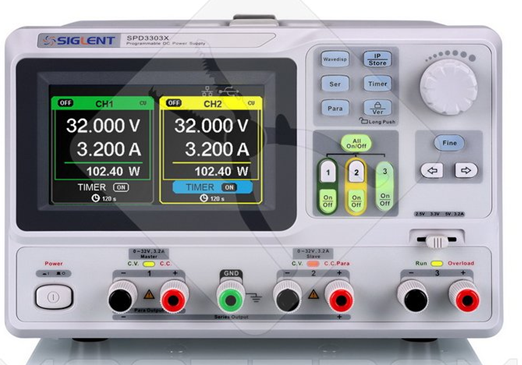

Програмований блок живлення SIGLENT SPD3303X
SPD3303X – це програмований високоточний трьохканальний лінійний блок живлення з максимальною вихідною потужністю 220 Вт.
Технічні характеристики
| Кількість каналів | CH1： 0 ～ 32 В， 0 ～ 3,2 A CH2： 0 ～ 32 В， 0 ～ 3,2 A CH3： 2,5/3,3/5,0 В， 3,2 A |
| Діапазон напруг | CH1: напруга: від 0 - 32В; струм: от 0 до 3,2А CH2: напруга: от 0 - 32В; струм: от 0 до 3,2А CH3: напруга: 2,5/3,3/5,0 B; струм: до 3,2А |
| Максимальна вихідна потужність | 220 Вт |
| Мінімальна роздільна здатність по напрузі і струму | 1 мВ, 1 мА |
| Точність установки | напруга: ±(0,03%+10мВ) струм: ±(0,3%+10мА) |
| Точність відображення | напруга: ±(0,03%+10мВ) струм: ±(0,3%+10мА) |
| Стабілізація напруги | вплив живлення: < 0,01% + 3мВ вплив навантаження: < 0,01% + 3мВ пульсації і шум: < 1 мВ сер.кв. (5 Гц - 1 мГц) час відновлення: 50 мкс (зміна навантаження на 50%, мінімум 0,5А) |
| Стабілізація струму | вплив живлення: < 0,2% + 3мА вплив навантаження: < 0,2% + 3мА пульсації і шум: < 3 мА сер.кв. |
| Дисплей | TFT-LCD 4,3"; разрядность: 480 х 272 |
| Розрядність дисплею | 5-ти розрядний дисплей по напрузі; 4-х розрядний дисплей по струму |
| Рівень шумів | ≤1 мВrms (5 Гц - 1 МГц) |
| Стандартні інтерфейси | LAN, USB Device |
| Живлення | АС 100В/120В/220В/230В ±10%; 50/60 Гц |
| Пам’ять | 5 попередніх установок |
| Розміри | 225 × 143 × 278 мм |

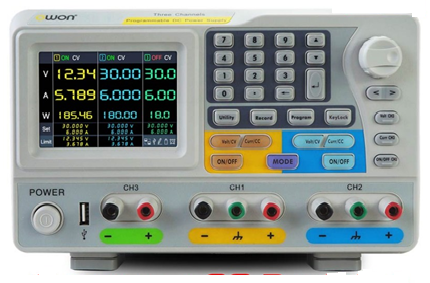

Прецизійний блок живлення OWON ODP3033
ODP3033 OWON – прецизійний 3-х канальний програмований блок живлення постійного струму (регульовані канали: 2x30В/3А, + регульований 6В/3А, загальна потужність 198 Вт). Призначений для живлення постійним струмом пристроїв особливо чутливих до якості напруги живлення, характеризується низьким рівнем шумів і високою роздільною здатністю в установці напруги і струму.
Технічні характеристики
| Кількість каналів | 2 (регульовані) | 1 (регульований) | |
| Виходи живлення | напруга | від 0 до 30 В (незалежно / паралельно) від 0 до 60 В (послідовно) | від 0 до 6 В |
| струм | от 0 до 3 А (независимо / последовательно) от 0 до 6А (паралельно) | от 0 до 3 А | |
| Налаштування по живленню | напруга | ≤0,01%+3 мВ | ≤0,01%+3 мВ |
| струм | ≤0,01%+3 мА | ≤0,01%+3 мА | |
| Налаштування по навантаженню | напруга | ≤0,01%+3 мВ | ≤0,01%+3 мВ |
| струм | ≤0,01%+3 мА | ≤0,01%+3 мА | |
| Пульсації і шум (20 Гц - 20 МГц) | напруга | ≤1 мВ ср.кв. | ≤1 мВ сер.кв. |
| струм | ≤5 мА ср.кв. | ≤4 мА сер.кв. | |
| Роздільна здатність по установці | напруга | 1 мВ | - |
| струм | 1 мА | - | |
| Похибка установки | напруга | ≤0,05%+3 мВ | - |
| струм | ≤0,1%+3 мА | - | |
| Роздільна здатність вимірювання | напруга | 1 мВ (<10 В), 10 мВ (>10 В) | - |
| струм | 1 мА | - | |
| Похибка вимірювання | напруга | ≤0,03%+10 е.м.р. | ≤0,03%+10 е.м.р. |
| струм | ≤0,1%+8 е.м.р. | ≤0,1%+5 е.м.р. | |
| Дисплей | TFT 4", 480 × 320, 65536 кольорів | ||
| Габарити | 250 х 158 х 358 мм |

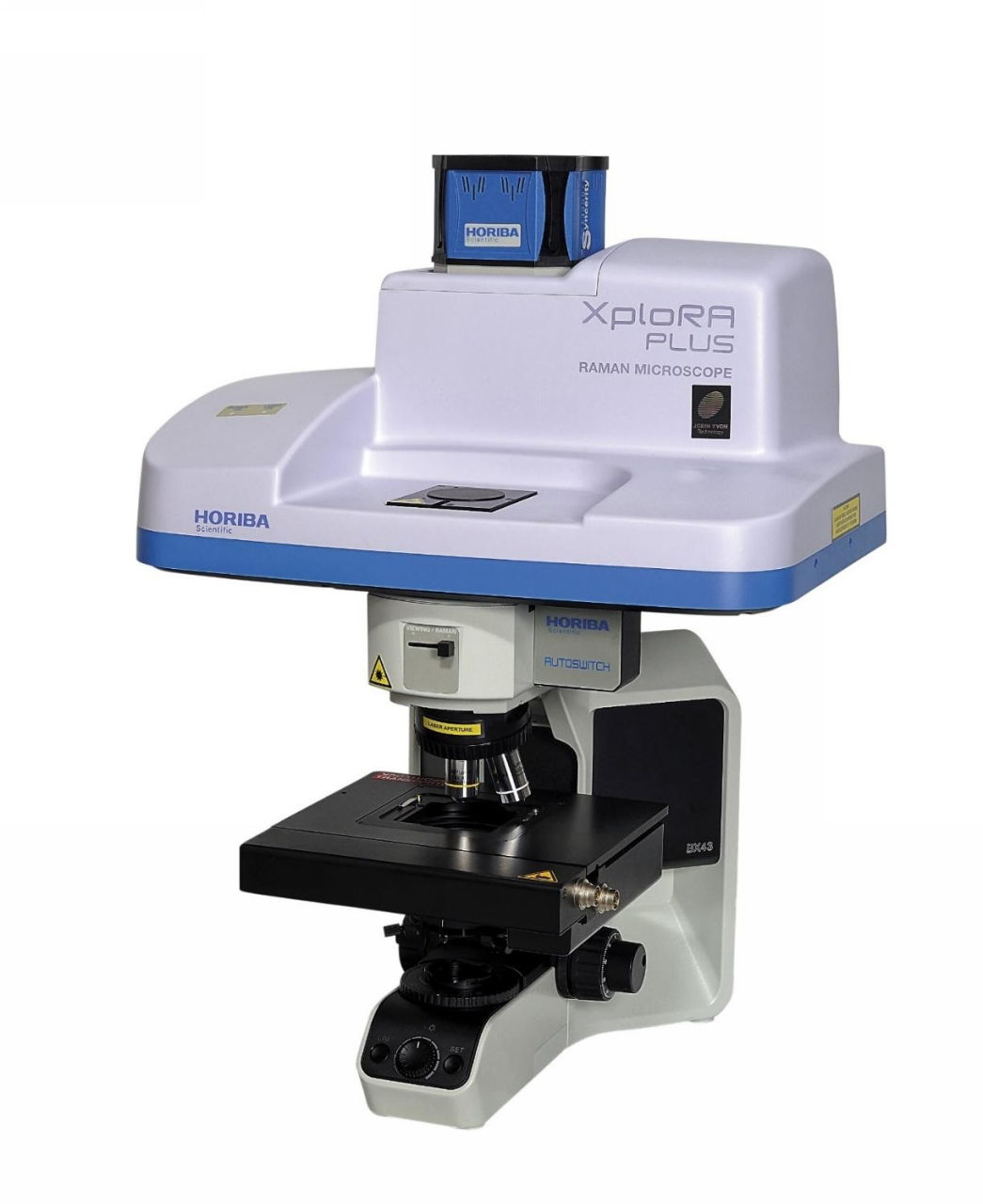

Спектрометр комбінаційного розсіювання (раманівський) XploRA PLUS
Технічні характеристики
| Параметри | Значення |
| Прискорения режим з’йому спектрів SWIFT | так, з моторизованим столом |
| Конфокальне картування | 0,5 мкм XY |
| Автоматизація основних операцій | Процедура OneClick |
| Оптичний мікроскоп | прямий |
| Спектральна роздільна здатність на гратках 600, 1200, 1800, 2400, | 2 …8 см-1 |
| Довжини хвиль збуджуючих лазерів | 532, 638, 785 нм |
| Розміри зразка | (5÷10мм) х (5÷10мм) х (0.2÷2 мм) |
| дрейф АСМ по XY | 2 нм/хв. |

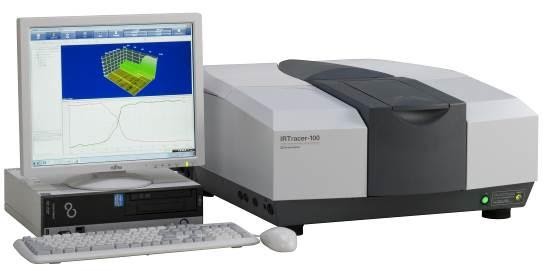

ІЧ-Фур’є спектрометр IRTracer-100
Технічні характеристики
| Параметри | Значення |
| Інтерферометр | Типа Майкельсона с кутом падіння 300, оснащений покращеною системою динамічного налаштування, герметизований (з індикацією вологості |
| Оптична система | Однопроменевва |
| Світлоподільники | Пластина КВr з германієвим покриттям для середнього ІЧ-диапазону |
| Джерело випромінювання | Високостабільний He-Ne лазер; Високостабільне високоенергетичне керамічне джерело середнього і далекого ІЧ-діапазону |
| Детектор | Термостабілізований DLATGS для середнього і далекого ІЧ-діапазону |
| Спектральний діапазон хвильових чисел | 7800–350 см-1 |
| Точність визначення хвильових чисел | краще, ніж 0,01 см-1 |
| Роздільна здатність | • 0,25; 0,5; 1; 2; 4; 8; 16 см-1 (середній та далекий ІЧ -діапазон) • 2; 4; 8; 16 см-1 (близький ІЧ-діапазон) |
| Співвідношення сигнал/шум | 60000:1 і вище (4 см-1, 1 хв, 2200 см-1, пік до піку) |
| Швидкість переміщення дзеркала | 2; 2,8; 5; 9; 10; 20; 30 або 40 мм/хв |
| Кюветне відділення | 200 х 230 х 170 мм, з функцією автоматичного розпізнавання приставок |
| Програмне забезпечення | LabSolutions IR із вбудованою бібліотекою, що містить біля 12000 спектрів різних класів сполук |
